Cum vă protejează un ștecher respirabil electronicele critice?

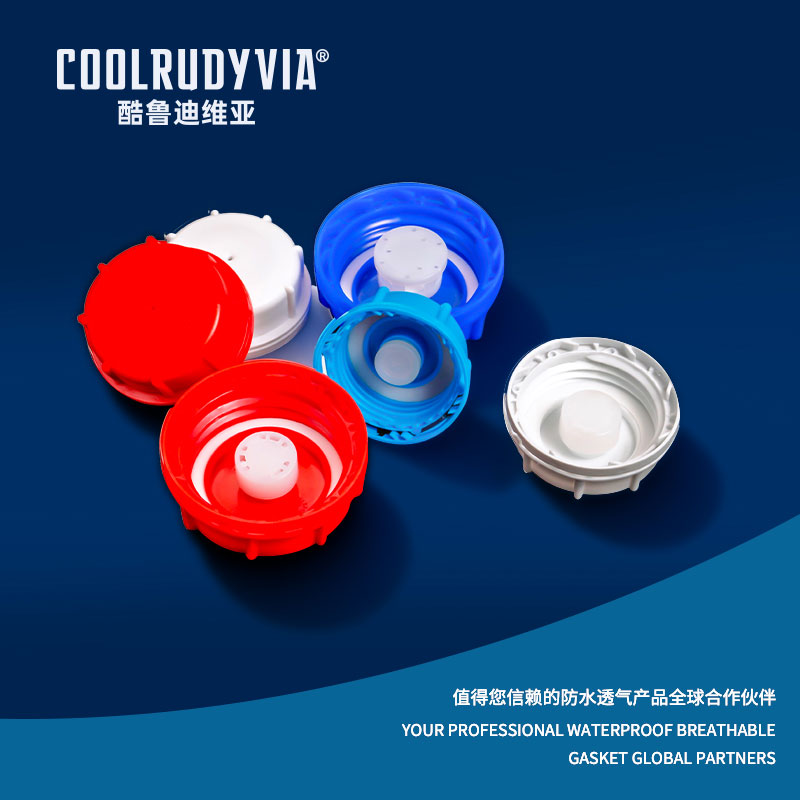

În căutarea neîncetată a miniaturizării și durabilității, sistemele electronice și mecanice moderne se confruntă cu un paradox fizic fundamental: au nevoie de o carcasă robustă și etanșă pentru protecție împotriva apei, prafului și contaminanților, dar aceeași etanșare poate prinde diferențele de presiune dăunătoare și vaporii de umiditate. Acest mediu intern, dacă nu este gestionat, duce la o cascadă de defecțiuni - formarea condensului pe PCB-uri, flambajul garniturilor sub presiunea de vid, etanșările care plâng în timpul schimbărilor de altitudine și defectarea orificiilor de aerisire a bateriei. Soluția la această provocare inginerească nu este un compromis asupra etanșării, ci o îmbunătățire prin micro-ventilație. A Plug respirabil de lungă durată este o componentă proiectată cu precizie care acționează ca o barieră selectivă, utilizând știința avansată a membranei pentru a permite trecerea lentă a aerului pentru egalizarea presiunii, prezentând în același timp o barieră impermeabilă la apa lichidă și particulele solide. Pentru inginerii proiectanți, managerii de produs și specialiștii în achiziții din sectoarele auto, electronice de larg consum, IoT industrial și energie, înțelegerea specificațiilor și a aplicării acestor componente este crucială pentru fiabilitatea produsului. Acest articol oferă o scufundare tehnică aprofundată în principiile de funcționare, știința materialelor și considerațiile specifice aplicației ale dopurilor respirabile, dintr-un simplu dop cu membrană respirabil impermeabil la un complex dopul de aerisire respirabil la temperatură înaltă concepute pentru utilizarea sub capotă auto. Stăpânirea acestei componente asigură că carcasa dumneavoastră respiră ușor, menținând echilibrul intern și prevenind pătrunderea mediului pe toată durata de viață prevăzută a produsului.

1. Tehnologia de bază: Știința permeabilității selective

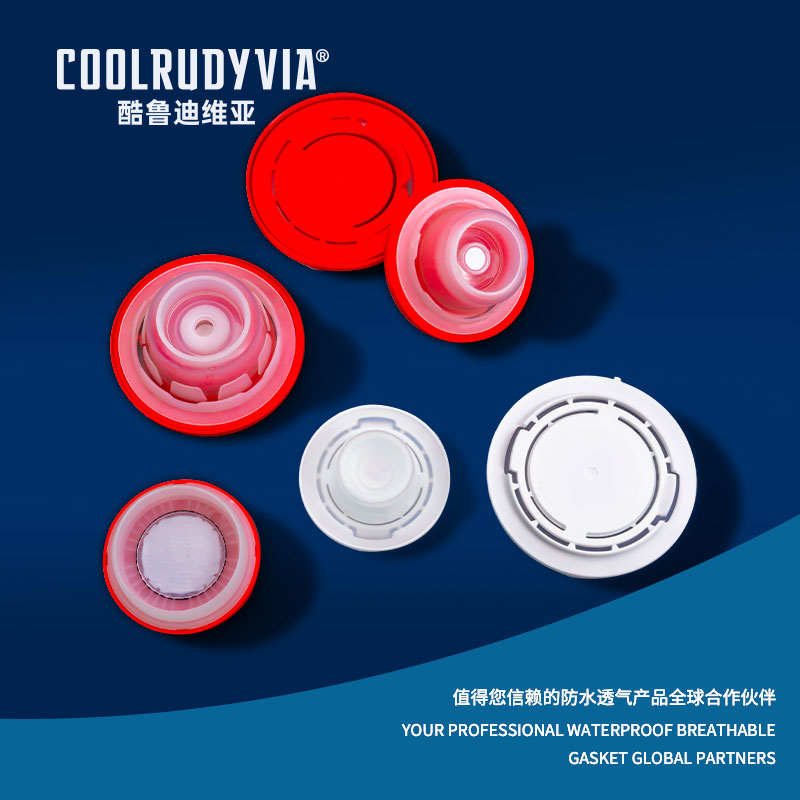

În centrul fiecărui dop respirabil de încredere se află o membrană microporoasă, cel mai frecvent fabricată din politetrafluoretilenă expandată (ePTFE). Structura unică a acestui material este rezultatul unui proces de expansiune controlată care creează o matrice de pori microscopici interconectați. Acești pori sunt ordine de mărime mai mici decât o picătură de apă (de obicei, în jur de 0,2 până la 10 microni), dar mai mari decât moleculele de gaz. Această diferență de dimensiune este fundamentul funcției sale: tensiunea superficială împiedică apa lichidă să pătrundă în pori, în timp ce moleculele de aer trec liber prin difuzie, permițând egalizarea presiunilor interne și externe. Acest schimb pasiv previne dezvoltarea unui vid în timpul răcirii sau a unei presiuni pozitive în timpul încălzirii, condiții care pot duce la defectarea etanșării, aburirea lentilelor sau dificultăți la deschiderea panourilor de acces. Un adevărat Plug respirabil de lungă durată este mai mult decât o membrană; este un ansamblu complet în care membrana este lipită permanent – ​​adesea prin laminare termică sau adezivi specializați – într-o carcasă robustă realizată din materiale precum silicon, poliuretan termoplastic (TPU) sau materiale plastice proiectate. Această carcasă oferă interfața mecanică pentru instalare (snap-fit, filetat sau adeziv) și protejează membrana fragilă de abraziune și deteriorări mecanice. Performanța este cuantificată prin două valori cheie: presiunea de intrare a apei (WEP), presiunea hidrostatică la care apa pătrunde în membrană (corelată direct cu evaluările IPX) și rata debitului de aer, măsurată în litri pe minut la o diferență de presiune specifică, care determină viteza de egalizare a presiunii.

• Superioritatea materială a ePTFE: Dincolo de structura sa microporoasă, ePTFE este inert din punct de vedere chimic, rezistent la UV și funcționează într-o gamă largă de temperaturi (-200°C până la 260°C), făcându-l ideal pentru cele mai solicitante aplicații în care un dopul de aerisire respirabil la temperatură înaltă este necesar.
• Rolul hidrofobicității: Natura inerentă hidrofugă (hidrofobă) a ePTFE este îmbunătățită prin tratamente brevetate, asigurând perle de apă și se rostogolesc de pe suprafață, mai degrabă decât umezirea și blocarea potențial a porilor.
• Validarea performanței: Producătorii de renume validează performanța prizei prin teste riguroase conform standardelor internaționale, cum ar fi testarea codului IP (IEC 60529) pentru impermeabilitatea și testele de scădere a presiunii pentru fluxul de aer, asigurându-se că specificațiile din fișa de date sunt fiabile.

2. Soluții specifice aplicației: potrivirea conectorului la provocare

Principiul universal al egalizării presiunii răspunde diverselor provocări din lumea reală, fiecare solicitând o abordare personalizată. În domeniul electrificării și al energiei portabile, a mufa de silicon respirabila pentru carcasa bateriei este nenegociabila. Celulele bateriei, în special litiu-ion, experimentează o generare minoră de gaz în timpul funcționării normale și o expansiune termică semnificativă. O carcasă etanșă riscă bombarea sau ruperea, în timp ce un aerisire deschis permite pătrunderea electrolitului coroziv și a umezelii. Un dop respirabil evacuează în siguranță aceste gaze și egalizează presiunea din ciclul termic, menținând în același timp o etanșare împotriva stropilor de drum, prafului și umidității. Carcasa din silicon oferă o compresie excelentă a etanșării mediului și rezistență la ozon și temperatură. În sectorul auto, proliferarea unităților de control electronice (ECU), a senzorilor și a iluminatului cu LED-uri necesită protecție robustă într-un mediu dur. An mufă de aerisire conector electric auto este adesea integrat direct în carcasele conectorilor. Previne condensul în interiorul conectorului care ar putea duce la coroziunea pinii și la defecțiunea electrică, în special critice pentru sistemele de siguranță precum ABS sau controlerele airbag-urilor. Pentru aplicații în apropierea motorului sau de evacuare, cum ar fi senzorii de transmisie sau dispozitivele de acționare ale turbocompresorului, specificând a dopul de aerisire respirabil la temperatură înaltă cu o membrană și o carcasă evaluată pentru expunere continuă peste 150°C este esențială pentru a preveni degradarea materialului. În electronica de larg consum și industrială, obținerea unui grad ridicat de protecție la pătrundere fără a crea un vas sub presiune este esențială. Integrarea unui Fișă respirabilă cu rating IP67 pentru electronice permite dispozitivelor precum camerele de securitate exterioare, unitățile GPS portabile sau senzorii subacvatici să egalizeze presiunea în timpul schimbărilor de altitudine sau schimbărilor de temperatură, supraviețuind cu încredere ploii, furtunilor de praf sau scufundarii temporare, sporind astfel dramatic fiabilitatea câmpului și reducând returnările la garanție.

• Integrarea designului carcasei bateriei: Ștecherul trebuie să fie poziționat în cel mai înalt punct al carcasei pentru a evacua eficient gazele și ar trebui protejat de jeturile directe de apă sau stropirea contaminanților prin defășurare internă sau un design învelit.
• Audituri de compatibilitate chimică: Pentru aplicații auto sau industriale, verificați dacă materialul carcasei dopului (de exemplu, grad specific de silicon sau TPU) este rezistent la fluide precum uleiul de motor, lichidul de frână, lichidul de răcire și solvenții de curățare obișnuiți.
• Calcule de dimensionare și debit: Pentru carcasele mari sau cele cu cicluri termice rapide, pot fi necesare dopuri multiple sau un dop cu un debit de aer mai mare. Un calcul simplu bazat pe volumul carcasei și pe diferența maximă de presiune internă-exterioară așteptată poate ghida selecția.

3. Selectarea, validarea și asigurarea performanței pe termen lung

Specificarea unui dop respirabil este un exercițiu de diminuare proactivă a riscurilor. Procesul începe cu crearea unui profil cuprinzător de mediu și operațional pentru produsul final. Acest profil definește gradul de protecție la pătrundere (IP) necesar, intervalul de temperatură așteptat, expunerile potențiale la substanțe chimice, durata de viață necesară și rata de schimbare a presiunii interne (de exemplu, de la schimbările de altitudine în drone sau încărcăturile termice în iluminatul exterior). Cu acest profil, inginerii pot interpreta în mod critic fișele de date ale producătorului, căutând date de performanță validate în condiții potrivite, nu doar evaluări nominale. O pretenție de a fi a Plug respirabil de lungă durată trebuie să fie susținute de date de testare accelerată a duratei de viață, cum ar fi expunerea prelungită la cicluri de temperatură-umiditate, teste cu meteorometru UV și rezistență la pulverizarea sărată. Unul dintre cele mai comune moduri de defecțiune nu este defectarea bruscă, ci degradarea treptată: înfundarea porilor. În mediile cu aerosoli uleioși, praf fin sau fibre în aer, contaminanții pot bloca microporii membranei. În timp ce ePTFE este oleofob (oleofob), tratamentele specializate oleofobe oferă un strat suplimentar de apărare. Strategiile de proiectare pentru a atenua înfundarea includ poziționarea dopului într-un loc protejat, folosind un strat de mediu de filtrare pentru particule sau specificarea unui model cu un strat de membrană exterior sacrificial. Integritatea mecanică este la fel de vitală; ștecherul trebuie să reziste la solicitările de instalare, vibrațiile și potențialele impacturi fără ca membrana să se delamineze din carcasă sau să se crape.

• Solicitați date de analiză a eșecului: Un producător credibil va avea date despre timpul mediu până la eșec (MTTF) în condiții specifice de stres și poate oferi îndrumări cu privire la durata de viață estimată în mediul dumneavoastră de aplicare.
• Prototip și testare în context: Nu finalizați niciodată o specificație a prizei doar pe baza fișelor de date. Instalați dopuri prototip în carcase reale sau simulate și supuneți-le unei versiuni condensate a regimului de screening al stresului de mediu (ESS) al produsului dumneavoastră.
• Luați în considerare instalarea și etanșarea: Ștefa este la fel de bună ca și etanșarea sa pe carcasa gazdă. Asigurați-vă că stilul de montare ales (de exemplu, etanșare cu inel O pentru dopuri filetate, compresie pentru fixare) este compatibil cu materialul carcasei dvs. și oferă o etanșare fiabilă conform gradului IP necesar.

Întrebări frecvente

Cum funcționează un dop respirabil fără a lăsa apă să intre?

Utilizează o membrană microporoasă, de obicei realizată din PTFE expandat (ePTFE). Această membrană conține miliarde de pori microscopici care sunt mai mari decât moleculele de gaz (permit aerului să treacă pentru egalizarea presiunii), dar mai mici decât picăturile de apă lichidă. Tensiunea de suprafață ridicată a apei o împiedică să se umezească și să pătrundă în acești pori minuscoli. Acest principiu, combinat cu tratamente hidrofobe pe membrană, creează o barieră eficientă într-un singur sens: aerul curge, apa este blocată, făcându-l un adevărat dop cu membrană respirabil impermeabil .

Care este diferența dintre IP67 și IP68 pentru un dop respirabil?

Evaluarea IP (protecție la intrare) se referă la nivelul de protecție pe care îl atinge întreaga carcasă, nu la mufa în sine. Cu toate acestea, mufa este o componentă critică care permite aceste evaluări. An Fișă respirabilă cu rating IP67 pentru electronice este proiectat și testat pentru a ajuta o carcasă să atingă „6” (protecție completă la pătrunderea prafului) și „7” (protecție împotriva scufundării temporare în apă între 15 cm și 1 m timp de 30 de minute). IP68 este pentru imersie continuă în condițiile specificate de producător (adesea mai mult de 1 m pentru perioade mai lungi). O fișă care să permită IP68 ar avea o evaluare semnificativ mai mare a presiunii de intrare a apei (WEP).

Se poate folosi un dop respirabil într-un mediu sterilizat sau în cameră curată?

Da, dar trebuie selectate variante specifice de produs. Pentru metode de sterilizare precum oxidul de etilenă (EtO) sau radiația Gamma, materialele dopului (membrană și carcasă) trebuie validate pentru a rezista procesului fără degradare sau pierdere a performanței. Pentru camerele curate sau aplicațiile farmaceutice, dopurile trebuie să fie fabricate într-un mediu controlat și pot necesita certificări suplimentare (de exemplu, USP Clasa VI pentru biocompatibilitate) pentru a se asigura că nu introduc contaminanți sau gaze reziduale.

Cum calculez debitul de aer necesar sau numărul de prize pentru carcasa mea?

Un calcul de bază implică legea gazelor ideale (PV=nRT). Trebuie să determinați diferența de presiune maximă (ΔP) pe care trebuie să se egaleze carcasa dvs. și timpul (t) în care trebuie să se întâmple. Formula pentru debitul de aer volumetric necesar (Q) este o derivată: Q = (V ΔP) / (t P _atm ), unde V este volumul incintei. Selectați un ștecher al cărui debit de aer (din fișa sa de date la ΔP specific) îndeplinește sau depășește acest Q calculat. Pentru ΔP mare sau egalizare rapidă, prizele multiple în paralel își adaugă debitul de aer.

Ce se întâmplă dacă un dop respirabil se murdărește sau se înfundă?

Înfundarea este un mod primar de defecțiune. Dacă porii membranei sunt blocați de murdărie, ulei sau alți contaminanți, debitul său de aer scade aproape de zero. dopul devine efectiv o etanșare solidă, ceea ce duce la problemele pe care trebuia să le prevină: creșterea presiunii, blocarea vidului și potențialul condens. Pentru a preveni acest lucru, selectați dopuri cu tratamente oleofobe (de respingere a uleiului) pentru medii murdare, proiectați carcase de protecție sau deflectoare pentru a proteja dopul de fluxurile directe de contaminanți și considerați-le un element care poate fi reparat în programele de întreținere pentru aplicații cu sarcini extreme..
